後台有粉絲疑問：“直徑僅 0.6mm 的鋼絲，比頭發絲粗不了多少，用污污网站在线看免费加熱退火會不會一加熱就斷？還能保證不氧化、受熱均勻嗎？” 答案是不僅能，超高頻污污网站在线看免费加熱還是當前超細鋼絲在線退火的優選方案！它憑借 “毫秒級精準控溫、微米級局部加熱、無接觸式熔接” 的特性，完美解決超細鋼絲退火 “易斷裂、易氧化、難均勻” 的行業痛點，實現高效、高質量的在線熱處理。
φ0.6mm 超細鋼絲（常見於精密彈簧、電子引線、醫療器械線材）的退火需求極為嚴苛：一是不能斷，鋼絲抗拉強度極低（約 300MPa），加熱不均或張力控製不當易拉斷；二是不氧化，表麵若生成氧化皮（厚度超 0.005mm），會影響後續電鍍或拉絲工序，增加打磨成本；三是要均勻，退火後鋼絲的硬度偏差需≤±1HRC，否則會導致後續成型（如繞彈簧）時受力不均、易變形。
傳統退火方式（如管式爐退火、鹽浴退火）麵對這些難點完全 “力不從心”：
超高頻污污网站在线看免费加熱（頻率 100-800kHz）針對超細鋼絲的特性，從加熱原理、設備設計、工藝控製三方麵創新，打造專屬退火方案：

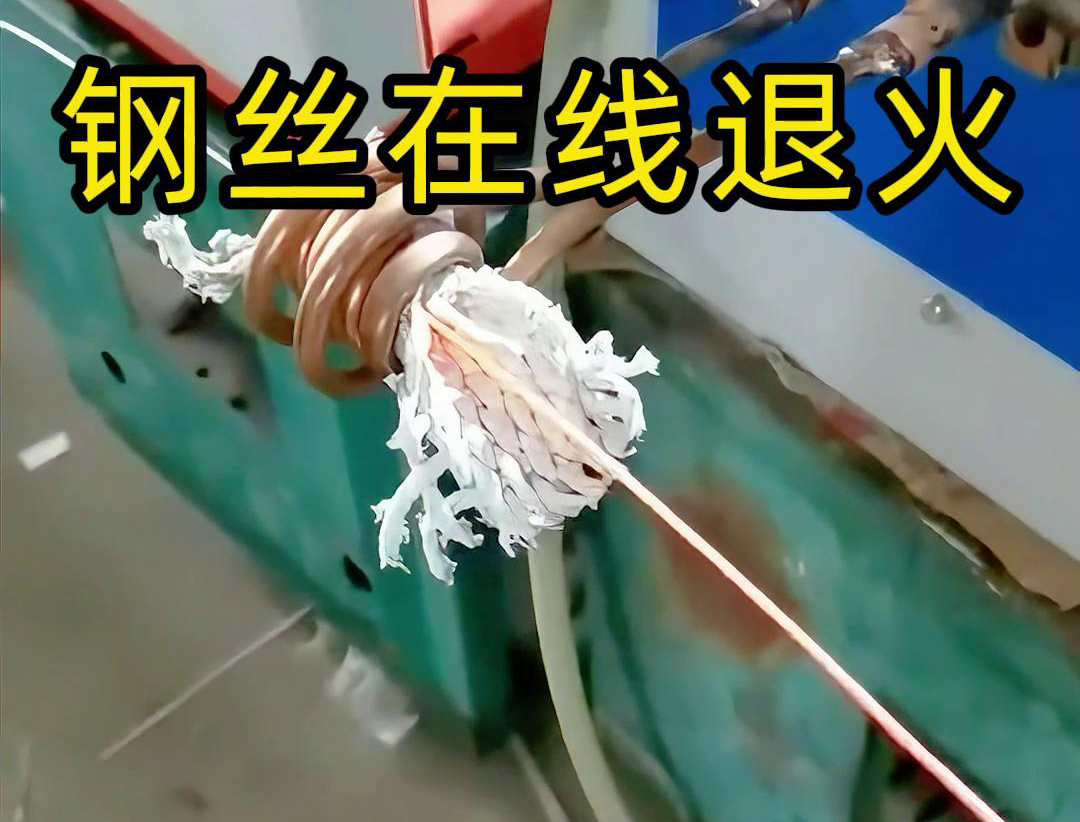

超高頻加熱機采用 “環形微型污污网站在线看免费線圈”（內徑僅 0.8mm，比鋼絲直徑大 0.2mm），鋼絲從線圈中心穿過時，無需任何接觸，僅通過高頻磁場實現 “內部生熱”—— 這種無接觸加熱方式，避免了傳統退火中 “鋼絲與爐管 / 鹽浴摩擦導致的張力不均”，從根源減少斷裂風險。
同時，超高頻的 “集膚效應” 讓熱量集中在鋼絲表層（硬化層深度≤0.05mm），芯部溫度僅比表層低 5-10℃，不會因 “芯部未熱、表層過軟” 導致鋼絲在牽引過程中變形或拉斷。某精密線材廠測試顯示：用超高頻在線退火 φ0.6mm 鋼絲，斷裂率從傳統鹽浴的 15% 降至 0.3% 以下，幾乎無廢品。
φ0.6mm 鋼絲的熱容量極小（僅為 φ5mm 鋼絲的 1/70），溫度波動超過 ±5℃就會導致退火不均。超高頻加熱機配備 “紅外測溫儀 + PLC 閉環控製係統”，能實現毫秒級（0.1 秒）溫度響應：
- 紅外測溫儀實時監測鋼絲表麵溫度（精度 ±2℃），一旦偏離目標退火溫度（如低碳鋼鋼絲需 650-680℃），PLC 係統立即調整高頻輸出功率，確保溫度穩定；
- 配合鋼絲的在線牽引速度（可調節至 5-10m/min），精準控製鋼絲在污污网站在线看免费線圈內的加熱時間（約 0.5 秒），既保證退火充分，又不會因加熱過長導致軟化過度。
實際檢測顯示：退火後的 φ0.6mm 鋼絲，任意 10 段的硬度偏差≤±0.8HRC，直線度誤差≤0.1mm/m，完全滿足精密彈簧的成型要求。
超細鋼絲的表麵積與體積比極大，高溫下極易與空氣反應生成氧化皮。超高頻在線退火係統配套 “微型氣封裝置”—— 在污污网站在线看免费線圈出口處設置環形氣嘴，持續通入氬氣或氮氣（流量可調節至 5-10L/min），在鋼絲表麵形成 “保護氣膜”，隔絕空氣接觸。
測試數據表明：經惰性氣體保護的超高頻退火鋼絲，表麵氧化皮厚度≤0.003mm，用酒精擦拭後無任何發黑痕跡，可直接進入後續電鍍工序，省去傳統退火後的酸洗、打磨環節，每公裏鋼絲節省加工成本約 200 元，同時避免了酸洗廢水的環保處理問題。
對鋼絲生產企業來說，超高頻污污网站在线看免费加熱不僅解決了 “質量痛點”，更能適配 “在線連續生產” 的需求，這也是它成為優選方案的核心原因：
對需要處理 φ0.6mm 這類超細鋼絲的企業來說，超高頻污污网站在线看免费加熱機的 “無接觸加熱、毫秒級控溫、無氧化保護” 特性，不僅解決了傳統退火 “易斷、易氧化、不均” 的難題，更能實現工業化在線生產，兼顧質量與效率。無論是精密彈簧、電子引線，還是醫療器械用超細鋼絲，超高頻在線退火都能提供穩定、可靠的熱處理方案，讓超細鋼絲的 “精細化加工” 不再是難題。
|
